探讨氧化电压对钛合金彩色阳极氧化膜性能的影响
发布者：2022-08-12 08:58:41

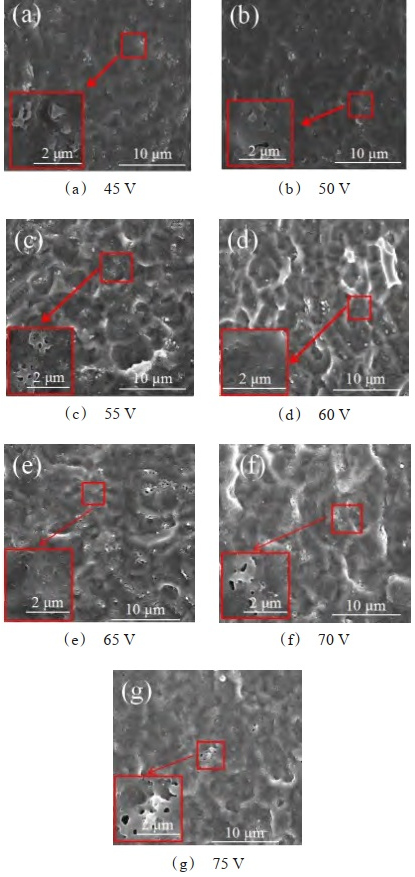

为了研究氧化电压对钛合金阳极氧化膜颜色及性能的影响，采用硫酸-磷酸的复合电解液体系和单脉冲供电方式，在不同氧化电压下制备了阳极氧化膜。利用场发射扫描电镜观察氧化膜的微观形貌变化，采用显微硬度计、表面粗糙度仪、接触角测量仪分别测量膜层的硬度、粗糙度及接触角，利用电化学工作站分析各膜层的耐蚀性能。结果表明：氧化膜的颜色在 45 V 时为黄色，50～60 V 时为紫色，70 V 时为浅蓝色，75 V 时为绿色。当氧化电压为 65 V 时，氧化膜为蓝色，氧化膜粗糙度为 0.939 μm，硬度为 361.6 HV0.2，接触角为 89.2 °，自腐蚀电流密度为2.004×10-7 A·cm-2，耐蚀性较好
